加工中心編程與注釋

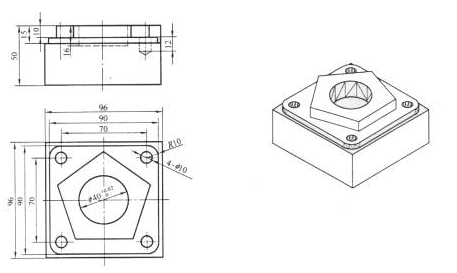

實例為在預先處理好的100mm×100mm×100mm合金鋁錠毛坯上加工圖1所示的零件，其中正五邊形外接圓直徑為80mm。



一、工藝分析



本例中毛坯較為規則，采用平口鉗裝夾即可，選擇以下4種刀具進行加工：1號刀為Ф20mm兩刃立銑刀，用于粗加工；2號刀為Ф10mm中心鉆，用于打定孔位；4號刀為Ф10mm鉆刀，用于加工孔。通過測量刀具，設定補償值用于刀具補償。



該零件的加工工藝為：加工90mm×90mm×15mm的四邊形→加工五邊形×加工Ф40mm的內圓→精加工四邊形、五邊形、Ф40mm的內圓→加工4個Ф10mm的孔。







二、編程說明



手工編程時應根據加工工藝編制加工的主程序，零件的局部形狀由子程序加工。該零件由1個主程序和5個子程序組成，其中，P1001為四邊形加工子程序，P1002為五邊形加工子程序，P1003為圓形加工子程序，P9888為中心孔加工子程序，P9777為加工孔子程序。



用CAD/CAM軟件系統輔助編程。首先進行零件幾何造型，生成零件的幾何模型，如圖9-23所示。然后用CAM軟件再生成NC程序。本例先從Pro/E中造型，用IGES格式轉化到MasterCAM9.2中（也可以直接用MasterCAM進行零件幾何造型），由MasterCAM生成NC程序。

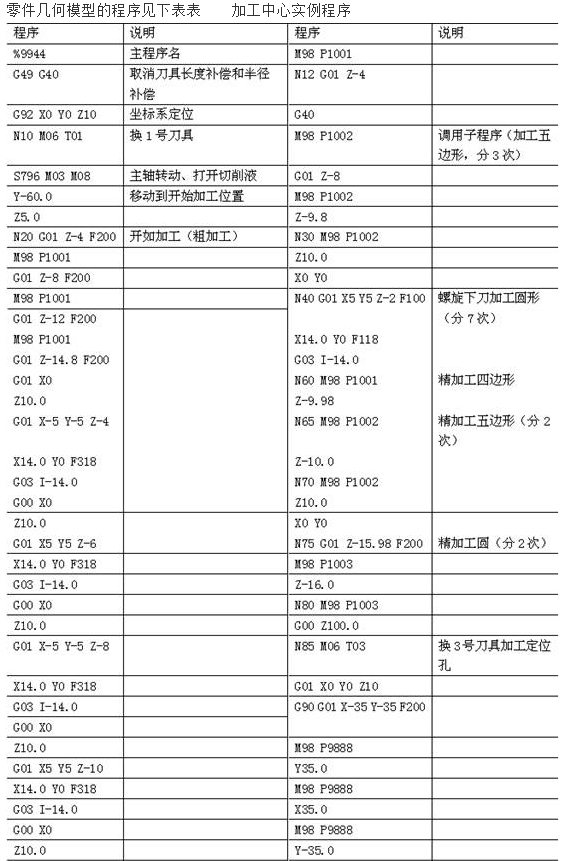

三、精工程序及注釋
